研發用戶的測量場景復雜而多變，既有臨時的檢測任務，也有大量連續采樣測試工作(如趨勢分析、可靠性驗證、破壞性測試等)，且連續采樣測試往往蘊藏更誘人的價值。

　　這讓研發用戶選擇熱像儀時常常面臨兩難局面：選擇手持熱像儀，不能應對連續采樣測試工作;選擇在線熱像儀，靈活性又不足。

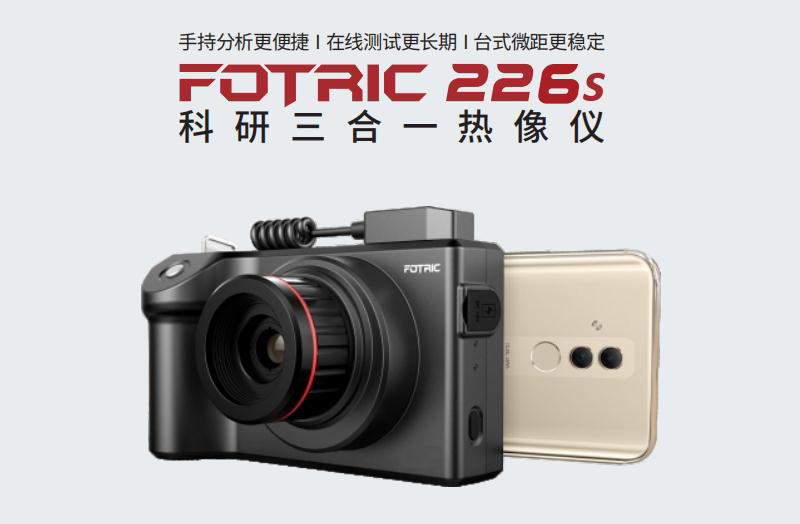

　　FOTRIC 226s熱像儀讓您不再為難：

　　手持分析更便捷，在線測試更長期，臺式微距更穩定。

　　一、手持更便捷

　　(1)手機全觸屏操作

　　全觸屏APP操作界面，簡單易學，開機即用。工業級設計，超萬次插拔實驗保證接口靈活耐用。

　　(2)全輻射熱像小視頻，捕捉更多數據

　　手機可直接錄制1000幀熱像全輻射視頻，溫變過程實時捕捉。自定義采樣速率(最快5幀/秒)，沒有PC也能自動采集數據。

　　(3)照片自動關聯，數據歸檔不費力

　　手機掃一掃，自動關聯照片與設備信息，告別人工錄入的繁瑣、低效和錯誤。

　　(4)超長續航，免去頻繁充電之憂

　　低功耗設計賦予熱像儀主機超10小時的續航能力，滿足全天不間斷使用要求，讓用戶專注工作。

　　(5)手機直接分析熱像圖，使用更輕松

　　FOTRIC 226s紅外熱像儀支持熱像圖在本機即時分析。不僅可以分析本機拍攝熱像圖，更能從云端下載歷史數據進行分析對比。

　　(6)靈活分區域發射率設置，專業測溫參數修正

　　本機與PC軟件都可以設置各區域不同發射率，實現不同材質單獨準確測量。同時可對透過率、測試距離等進行設置，保證溫度的準確性。

　　(7)分享創造價值，APP和PC軟件同時分析熱像圖

　　云架構支持遠程協同工作，現場數據快速分享，遠程診斷幫助問題現場解決。進度同步更新，實現零時差作業。不止手機，PC也可同步查看分析云端熱像照片。

　　二、在線更長期

　　1)過硬品質，在線更長期

　　FOTRIC 226s紅外熱像儀采用價格更高，支持長期工作的電子元器件，保證熱像儀以在線模式長時間運行，同時不降低使用壽命。旁路電源設計，使熱像儀在外接電源模式下不間斷長期運行。

　　2)全輻射熱像視頻流

　　FOTRIC 226s紅外熱像儀配合PC端專業的FOTRIC AnalyzIR研發軟件記錄全輻射熱像視頻，視頻保存每一幀圖像每個像素點的溫度數據。

　　3)1TB超大文件，數據記錄不中斷

　　長期在線模式下采集的數據非常大。FOTRIC 226s紅外熱像儀配套軟件支持最大1TB的單個全輻射熱像視頻錄制，幫助研發用戶記錄實驗過程的完整數據。

　　4)自定義采樣幀頻，滿足各種場景的測試要求

　　如進行長期老化實驗，可自由設置采樣間隔，如60秒采集1幀;

　　如進行短期快速溫升測試，可自由設置1~30Hz采樣頻率，且連續可調。

　　5)自動采集數據，釋放人力資源

　　多種數據自動采集模式，便于數據記錄、采集：

　　·時間觸發：絕對時間觸發錄制、延時拍攝;絕對時間停止、相對時間停止(錄制時長);

　　·溫度觸發：當被測物任意標記的溫度超過或低于設定值，自動進行觸發錄制，也可設置標記在特定溫度區間，自動進行觸發錄制;

　　·外部I/O觸發：由外部I/O信號控制啟動或停止錄制，實現測試系統的聯動控制。

　　FOTRIC 226s紅外熱像儀技術參數

　　一、紅外熱像

　　【紅外分辨率】：384X288

　　【像素增強】：—

　　【熱靈敏度(NETD)】：< 50mk@30°C

　　【視場角(FOV)】：28°X21°

　　【空間分辨率(IFOV)】：1.27mrad

　　【數碼變焦】：1~8倍

　　【探測器類型】：焦平面陣列FPA,非制冷微熱量

　　【像元間距】：17μm

　　【響應波段】：8~14μm

　　【幀頻】：60Hz

　　二、測量功能

　　【測溫范圍】：-20°C~650°C(-20°C~150"C/0°C ~350"C/200*C~650*C)

　　【高溫擴展】：可擴展至1200°C

　　【低溫擴展】：—

　　【測溫精度】：土2°C或土2%,取大值(環境溫度在10°C~35°C時)

　　【高低溫定位】：支持

　　【測量模式】：8個可移動點，8個可移動區域;1條直線;每個ROI可單獨設定發射率

　　【修正設置】：發射率、反射溫度、環境溫度、濕度、測量距離、透過率

　　【全屏發射率校正】：0.01~1.0，或從內置材料表中選擇

　　【分區發射率校正】：支持

　　【本機分析】：有，在熱像儀手機上可直接分析拍攝的全輻射熱像照片與全輻射熱像視頻

　　【顏色報警(等溫線)】：有，之上/之下

　　【測量功能報警】：有，自定義高低溫報警閥值

　　【標簽識別】：識別二維碼和條形碼，為熱像圖命名

　　【注釋】：語音和文本注釋

　　三、在線測試模式

　　【全輻射熱像視頻流】：傳輸包含所有像素溫度數據的全輻射熱像視頻流(Fotric 222s中，標配不支持，2225-1支持)

　　【全輻射熱像小視頻】：連接手機時直接錄制全輻射小視頻，自定義采樣和間隔

　　【USB】：用于數據傳輸

　　【分析軟件】：FOTRIC AnalyzIR，PC端專業熱像分析軟件

　　【在線功能】：實時傳輸全輻射熱像數據至FOTRIC AnalyzIR,實時查看溫度變化趨勢，錄制全輻射視頻( Fotric 222s中，標配不支持，222s-1支持)

　　【連續工作】：支持外部供電長期工作

　　【單個文件最大容量】：1TB

　　四、圖像與儲存

　　【顯示屏】：多點觸控，5英寸電容屏

　　【數碼相機】：1200萬像素

　　【顯示模式】：熱像，自定義的雙視融合畫中畫

　　【標準調色板】：灰白、灰紅、鐵紅、彩虹等15種

　　【調色板實時預覽切換】：當前圖像15種調色板預覽切換

　　【圖像一致性優化】：自動校準噪聲FFC/手動噪聲校準FFC

　　【圖像保存模式】：單一熱像圖，混合圖像

　　【圖像文件格式】：標準JPEG，含原始溫度數據

　　五、電源與環境

　　【熱像儀電池類型】：可充電鋰電池

　　【熱像儀電池續航時間】：10小時

　　【工作溫度】：-20°C~50°C

　　【儲存溫度】：-20°C~50°C

　　【相對濕度】：< 90%RH

　　六、物理參數

　　【防護等級】：IP54

　　【FCC】：CFR 47 part 15.107、CFR 47 part 15.109

　　【重量】：約560g

　　【熱像儀尺寸】：97x145x93.5mm

　　【三腳架安裝底座】：UNC 14"-20接口可直接連接三腳架

　　【保修期】：整機質保2年，電池質保5年，核心探測器質保10年

　　七、產品標配

　　熱像儀主機(內置電池)、標準鏡頭、鏡頭蓋、電源適配器、手機(Fotric 222s中， 標配不含手機, 222s-1含手機)、USB轉Micro-USBOTG線(左彎/右彎/長線)、USB轉Type-C、OTG數據線、 USB轉USB線、手腕帶、入i ]手冊、保修卡、合格證、原廠標定證書、硬質便攜箱(限Fotric 226s、227s、228s)
